M12 UL vanntett kabelkontakt

HuaYi-FaDa M12 UL vanntett kabelkontakt har IP68-beskyttelse, 2-pinners til 5-pinners konfigurasjoner og støpte kabelsammenstillinger med tilpassbare kabeltyper og -lengder. Designet for industriell automasjon, utendørsbelysning og kompatibelt elektrisk utstyr, støtter SQ12-serien 5–10A merkestrøm, 300V AC-drift og temperaturer fra -40°C til +105°C. OEM/ODM-tilpasning og prøvetjenester er tilgjengelige.

Send forespørsel

produktbeskrivelse

HuaYi-FaDaM12 UL vanntett kabelkontaktkombinerer en støpt kabelmontering, konfigurasjoner med flere pinner og IP68-beskyttelse for elektrisk utstyr som brukes i industrielle og utendørs miljøer. SQ12-serien støtter tilpassede kabeltyper og lengder, med gullbelagte kobberlegeringskontakter og et UL94 V-0-klassifisert husmateriale.

Fordeler

Integrert kabelmontering

SQ12-kontakten er støpt med kabelen, noe som eliminerer behovet for separate ledninger i kontaktenden. Kabeltype og lengde kan tilpasses for å matche utstyrsoppsett og installasjonskrav.

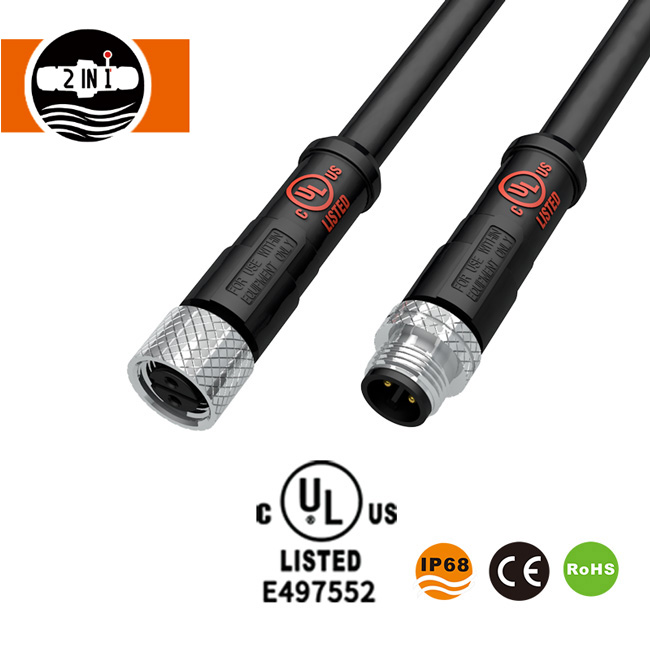

M12 UL Waterproof Cable Connector molded cable assembly

Konfigurasjoner av flere pinner

Tilgjengelig i 2-pinners, 3-pinners, 4-pinners og 5-pinners versjoner, har kontakten plass til forskjellige elektriske tilkoblingsarrangementer. Den sirkulære designen integrerer kontaktene og kabeltilkoblingen i en kompakt enhet.

Gullbelagt kontaktdesign

Kobberlegeringskontakter med gullbelegg gir det ledende grensesnittet. Den spesifiserte kontaktmotstanden er under 5 mΩ, og isolasjonsmotstanden overstiger 500 MΩ.

IP68 beskyttelse og flammemotstand

Kontakten har en IP68-klassifisering og silikonforseglingskomponenter. Huset og de isolerende delene bruker høyytelses ingeniørplast, med UL94 V-0 flammemotstand spesifisert. Driftstemperaturområdet er -40°C til +105°C.

SQ12 tekniske spesifikasjoner

Parameter	Spesifikasjon
Produktnavn	M12 UL vanntett kabelkontakt
Modell	SQ12
Tilkoblingstype	Støpt kabelmontering
Kabeltilpasning	Kabeltype og lengde
PIN-alternativer	2-pin, 3-pin, 4-pin, 5-pin
Farge	Svart
Tilkoblingsmutter	Metall
Vanntett vurdering	IP68
Trådmåler	18–22 AWG
Kabeldiameter	4,0–8,0 mm
Merkestrøm	5–10 A
Driftsspenning	300 V AC RMS
Tåler spenning	1500 V AC i 1 minutt
Kontaktmotstand	Mindre enn 5 mΩ
Isolasjonsmotstand	Større enn 500 MΩ
Parringsholdbarhet	≥3000 sykluser
Driftstemperatur	-40°C til +105°C
Flammemotstand	UL94 V-0
Hus og isolasjon	Teknisk plast med høy ytelse
Kontaktmateriale	Gullbelagt kobberlegering
Forseglingsmateriale	Silikon
Oppførte sertifiseringer	UL, CQC

Vanntett ytelse og tilkoblingsstruktur

IP68-klassifisert kapsling gir støvtett beskyttelse og motstand mot vanninntrengning under definerte testforhold. Silikonforseglingskomponenter utgjør en del av kontaktens vanntette struktur, mens metallmutteren gir den mekaniske forbindelsen mellom kompatible sammenkoblingskomponenter.

M12 UL Waterproof Cable Connector waterproof structure

Den støpte kabelstrukturen reduserer behovet for separate ledninger i kontaktenden. Dens 4,0–8,0 mm kabeldiameterområde har plass til kompatible kabelsammenstillinger, mens de fire pinnekonfigurasjonene støtter forskjellige kretsoppsett.

De medfølgende spesifikasjonene etablerer ikke en separat IP68-klassifisering for et usammenkoblet koblingsgrensesnitt.

Søknader

Utendørs lyssystemer:Støpte kabelforbindelser for lysutstyr som opererer i utsatte omgivelser.
Industriell automasjon:Elektriske koblinger for kompatibelt maskineri og kontrollutstyr.
Mekanisk utstyr:Kabelsammenstillinger for utstyr som krever kompakte sirkulære kontakter.
Solcelleutstyr:Kompatible elektriske hjelpetilkoblinger.
Kommunikasjonsutstyr:Kabeltilkoblinger for kompatible signal- eller strømkretser.

De tilgjengelige pinnekonfigurasjonene støtter forskjellige ledningsarrangementer, mens tilpassede kabellengder passer til varierende utstyrsoppsett.

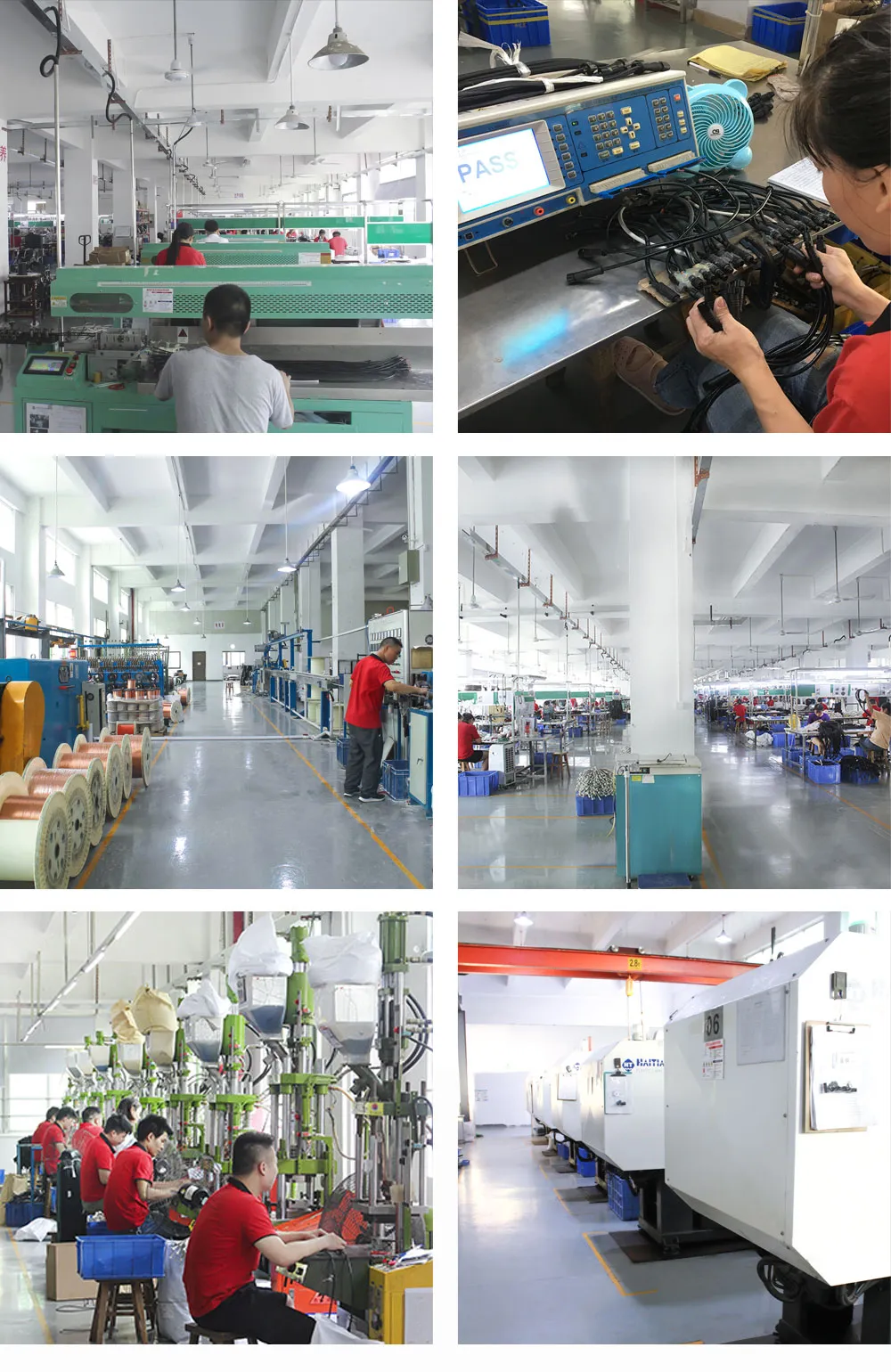

Produksjonsevner til HuaYi-FaDa

ShenZhen 2 IN 1 Technology Co., Ltd. ble etablert i 2009 og spesialiserer seg på vanntett koblings- og kabelutvikling, produksjon og salg under HuaYi-FaDa-merket.

Selskapet rapporterer om cirka 200 ansatte og mer enn 8 000 m² med fabrikkareal. Produksjonsressursene inkluderer:

Muggbehandling:In-house mold utvikling og maskinering fasiliteter.
Sprøytestøping:Vertikale og horisontale sprøytestøpemaskiner.
Kabelbehandling:Trådekstrudering, automatisk kutte- og strippeutstyr.
Terminalbehandling:Utstyr for montering av elektriske klemmer.
Presisjonsmaskinering:CNC-fresing, sliping og gnistbearbeiding.
Produktutvikling:Et uavhengig FoU-team for tilpassede vanntette kontakter og kabelsammenstillinger.

Disse produksjonsressursene dekker produksjon av plastkomponenter, kabelbehandling, verktøy og maskinering av metalldeler.

UL-sertifisering og materialspesifikasjoner

SQ12-serien er oppført med UL- og CQC-sertifisering. Husmaterialet har en spesifisert UL94 V-0 flammemotstandsklassifisering, og kontaktstiftene bruker gullbelagt kobberlegering. Disse materialet og sertifiseringsdetaljene støtter teknisk evaluering for bruk av elektrisk utstyr.

Kontaktens IP68-klassifisering gjelder støv- og vanninntrengningsbeskyttelse, mens UL-sertifisering gjelder kravene som dekkes av gjeldende sertifisering. RoHS-samsvar er ikke oppført i de medfølgende modellspesifikke sertifiseringsdetaljene.

M12 UL Waterproof Cable Connector certification

Tilpasning, prøver og levering

HuaYi-FaDa tilbyr OEM- og ODM-tjenester for vanntette koblinger og kabelsammenstillinger.

Kabeltilpasning:Kabeltype og lengde.
Eksempel tilgjengelighet:Tre gratis prøver per delenummer for engangsevaluering; fraktkostnadene er separate.
Ledetid for produksjon:Vanligvis 2–3 uker etter bestilling, avhengig av lager- og bestillingskrav.
Ekspressfrakt:DHL, UPS, FedEx eller TNT, med estimerte transporttider på 2–7 dager.
Bulktransport:Sjøfrakt for større forsendelser.

HuaYi-FaDa M12 UL vanntett kabelkontakt er tilgjengelig i firepinners konfigurasjoner med tilpassbare kabelsammenstillinger, IP68-beskyttelse, gullbelagte kontakter og spesifiserte elektriske klassifiseringer for kompatibelt industri- og utendørsutstyr.
