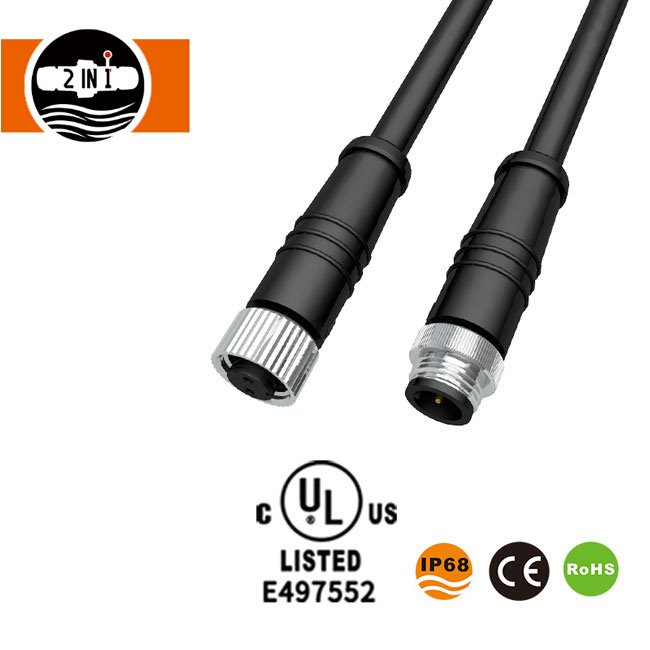

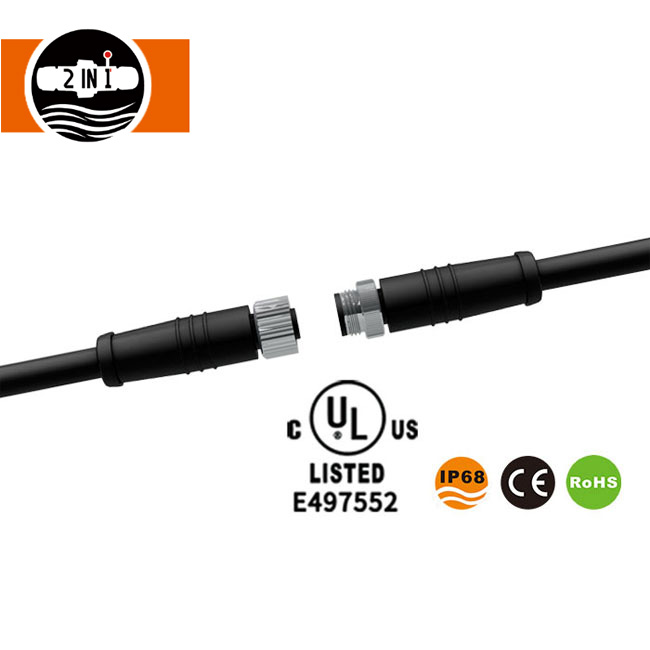

M12 vanntett elektrisk kabelkontakt

Den M12 vanntette elektriske kabelkontakten er et av HuaYi-FaDa-teknologiens kjerneprodukter, spesielt designet for ulike elektriske tilkoblingsscenarier som krever vanntetting og korrosjonsmotstand. Den balanserer praktisk og holdbarhet, og tilpasser seg en rekke komplekse arbeidsforhold. Produktet har en modulær design: den øvre delen har gullbelagte kontaktgrensesnitt for å sikre stabil strøm- og signaloverføring; midtdelen har en låsemutter av metall for å forbedre koblingens fasthet og forhindre vibrasjonsindusert løsgjøring; og den nedre delen har et PA66 nylonskall med utmerket værbestandighet og beskyttende ytelse. Disse tre elementene jobber sammen for å sikre stabil drift av M12 vanntette elektriske kabelkontakt selv i tøffe miljøer. Vi er alltid kundeorienterte, optimaliserer produktstrukturen og forbedrer produktytelsen for å gjøre denne M12 vanntette elektriske kabelkontakten tilpasningsdyktig til de faktiske applikasjonsbehovene til flere bransjer og redusere risikoen for tilkoblingsfeil for våre kunder.

Parameter for M12 vanntett elektrisk kabelkontakt

Produktstrukturanalyse

Øvre del: Gullbelagt kontaktgrensesnitt

Den øvre delen av M12 vanntette elektriske kabelkontakten er kjernekontaktområdet, laget av gullbelagt messing. Den jevne og tette gullbelegget isolerer effektivt kontakten fra etsende stoffer som luft og fuktighet, forhindrer oksidasjon og rust, og sikrer kontinuitet og stabilitet i strøm- og signaloverføring. Kontaktdesignet samsvarer med industristandarder, og sikrer jevn innsetting og fjerning, og tett kontakt. Dette reduserer effektivt kontaktmotstand og signaltap, noe som gjør den egnet for lavspennings- og strømoverføringskrav og ideell for industrielle scenarier med høye krav til signalstabilitet.

Midtdel: Metalllåsemutter

Produktet har en metallmutter i midtdelen, laget av høyfast legering og presisjonsmaskinert. Gjengene er klare og regelmessige, og låsekraften er moderat. Den gir mulighet for 360° rotasjonslåsing, og sikrer en sikker og pålitelig forbindelse mellom kontakten og utstyr/kabler, og forhindrer effektivt løsne eller løsgjøring på grunn av utstyrsvibrasjoner eller eksterne støt. Metallmutteroverflaten er behandlet med anti-korrosjonsbelegg, slik at den tåler tøffe miljøer som fuktighet og støv, noe som forlenger den totale levetiden til M12 vanntette elektriske kabelkoblinger.

Nedre del: PA66 nylonhus

Den nedre delen av den M12 vanntette elektriske kabelkontakten er husstrukturen, laget av høykvalitets PA66 nylonmateriale, som oppfyller 94-VO flammehemmende standard og har utmerkede flammehemmende, værbestandige og slagfaste egenskaper. Huset har en streng forseglingsdesign, utstyrt med en dedikert vanntett silikonring, som oppnår en IP67 eller høyere vanntetthet, som effektivt forhindrer støv, fuktighet og olje fra å komme inn i kontakten og beskytter de interne kontaktene og ledningene mot skade. Samtidig har PA66 nylonmateriale også god motstand mot lav temperatur, og opprettholder strukturell stabilitet selv i ekstreme lavtemperaturmiljøer på -40 ℃, uten å bli sprø eller deformeres.

Produktfunksjoner

1. Pålitelig vanntett og støvtett ytelse

Den M12 vanntette elektriske kabelkontakten oppfyller IP67 standard vanntett og støvtett ytelse, med noen modeller som kan oppgraderes til IP68. Den forhindrer effektivt støvinntrengning og kortvarig vannnedsenkning, noe som gjør den egnet for utendørs, fuktige og støvete miljøer, og gir omfattende beskyttelse for elektriske tilkoblinger. Vær oppmerksom på at langvarig nedsenking i vann bør unngås for å forhindre at dets beskyttende ytelse påvirkes.

2. Overlegen materiale og korrosjonsbestandighet

Kontaktene er laget av gullbelagt messing, skallet er laget av PA66 nylon, og mutteren er laget av metall. Disse tre materialene jobber sammen for å forbedre produktets korrosjonsmotstand, oljebestandighet og slagfasthet. Produktet har gjennomgått streng saltspraytesting (ingen korrosjon etter 48 timer med nøytral saltspraytesting), noe som gjør det egnet for ulike kjemiske medier i industrielle miljøer og forlenger levetiden.

3. Flere pin-alternativer og bred kompatibilitet

Tilbyr flere pin-konfigurasjoner, inkludert 2-pinners, 3-pinners, 4-pinners, 5-pinners, 8-pinners, 2+2-pinners, 2+3-pinners og 2+4-pinners, noe som tillater fleksibelt valg basert på kundens tilkoblingsbehov. Tilpasser seg ulike strøm- og signaloverføringsscenarier, og er kompatibel med ulike enheter som LED-belysning, sensorer og aktuatorer.

4. Praktisk installasjon og sikker tilkobling

Støtter bakpanelmontering, forenkler installasjonsprosessen uten å kreve komplekse verktøy eller spesialiserte ferdigheter, og forbedrer dermed installasjonseffektiviteten. Den sentrale låsemutteren i metall sikrer jevn innsetting og fjerning, og er støtbestandig og anti-løsende, egnet for industrielle automasjonsscenarier med hyppige vibrasjoner.

5. Signaloverføring med lavt tap

Gullbelagte kontakter har lav kontaktmotstand (≤10mΩ) og høy isolasjonsmotstand (≥100MΩ), som effektivt reduserer strøm- og signaloverføringstap, sikrer stabil og interferensfri signaloverføring, og tilpasser seg til scenarier med høy presisjon som industribusser og sensorsignaloverføring.

Tekniske fordeler

1. Presisjonsproduksjonsprosess

Vi har profesjonelle verksteder for formbehandling, sprøytestøping og maskinvarebearbeiding, og bruker høypresisjonsproduksjonsutstyr som vertikale sprøytestøpemaskiner og CNC-fresemaskiner for å nøyaktig maskinere hver komponent i M12 vanntette elektriske kabelkoblinger. Dette sikrer nøyaktige dimensjoner, en pen struktur, jevn innsetting og fjerning, og sterk tilpasningsevne. Alle produkter gjennomgår 100 % full inspeksjon (ikke batchprøvetaking) for å hindre ukvalifiserte produkter fra å forlate fabrikken.

2. Standardisert og kompatibel design

Den M12 vanntette elektriske kabelkontakten er designet i samsvar med den internasjonale standarden IEC-61076-2-101, og har utmerket utskiftbarhet og bakoverkompatibilitet. Den er kompatibel med andre merker av M12-kontakter med samme spesifikasjon og koding, noe som reduserer erstatningskostnader og tilpasningsrisiko for kundene. Produktet støtter flere kodingsmetoder, inkludert A-koding, som muliggjør fleksibel konfigurasjon i henhold til ulike applikasjonsscenarier.

3. Tilpasset teknisk støtte

Vi har et uavhengig FoU-team med lang erfaring i å tilpasse vanntette kontakter. Vi kan tilby OEM/ODM-tilpasningstjenester basert på spesifikke kundebehov, inkludert personlig tilpasning av pinnekonfigurasjoner, skallfarger, kabellengder, vanntetthetsvurderinger, etc., for å møte de spesielle tilkoblingskravene til forskjellige bransjer og utstyr.

4. Strengt kvalitetskontrollsystem

Vi har etablert et kvalitetskontrollsystem som overholder ISO9001:2008 standarder. Fra innkjøp av råvarer og produksjonsbehandling til levering av ferdige produkter, er hvert trinn strengt kontrollert av profesjonelle kvalitetsinspektører. Alle råvarer er valgt fra RoHS- og UL-kompatible miljøvennlige materialer, noe som sikrer at produktene våre er giftfrie, miljøvennlige og oppfyller miljøkravene i mange land og regioner over hele verden.

Produktdetaljer for M12 vanntett elektrisk kabelkontakt

Forbindelse:

Applikasjonsscenarier

1. LED-belysning

Mye brukt i ulike LED-belysningsprodukter som LED stripelys, LED veggvaskelys, LED i bakken lys, LED taulys, LED stripelys, gardinlys og blinkende lys. Den gir stabile vanntette tilkoblinger for belysningsutstyr, tilpasser seg ulike lysscenarier, inkludert utendørs og innendørs fuktige miljøer, og sikrer normal drift av belysningsutstyr.

2. Industriell automasjon

Kobles enkelt til nærhetsbrytere, strømningsovervåkingsenheter, feltbusskomponenter, sensorenheter og aktuatorenheter. Den er egnet for fabrikkautomatisering, robotikk og mekanisk utstyr, og opprettholder stabil signal- og strømoverføring i tøffe industrielle miljøer, noe som forbedrer utstyrets pålitelighet.

3. Ny energi og kommunikasjon

Tilpasset nytt energiutstyr som solcellemoduler og invertere, samt 5G kommunikasjonsutstyr og miljøvennlige elbiler. Den har utmerket værbestandighet og anti-interferens ytelse, tilpasser seg komplekse utendørs miljøforhold og sikrer stabil drift av utstyret.

4. Andre felt

Gjelder også medisinsk utstyr, marineutstyr og mekanisk utstyr, og gir passende tilkoblingsløsninger for ulike enheter som krever vanntette, korrosjonsbestandige og svært stabile tilkoblinger.

FAQ

Q1: Hva er den vanntette vurderingen til M12 vanntette elektriske kabelkontakten?

A1: Standardmodellen har en vanntett klassifisering på IP67, som effektivt forhindrer støvinntrenging og kortvarig nedsenking av vann. Vi tilbyr også et tilpasset IP68-klassifiseringsalternativ, som kan oppgraderes i henhold til kundens behov, egnet for scenarier med høyere vanntetthetskrav.

Q2: Hvilke pinnekonfigurasjoner støtter produktet? Kan spesielle pinner tilpasses?

A2: Standard pin-konfigurasjoner inkluderer 2-pinners, 3-pinners, 4-pinners, 5-pinners, 8-pinners, 2+2-pinners, 2+3-pinners og 2+4-pinners. OEM/ODM-tilpasning støttes; spesielle pin-konfigurasjoner og arrangementer kan tilpasses etter spesifikke kundebehov.

Q3: Hva er produktets levetid? Er det kvalitetsgaranti?

A3: Produktets mekaniske levetid er ≥3000 paringssykluser. Ved normal bruk kan levetiden nå mer enn 3 år. Vi tilbyr 3 års kvalitetsgaranti. Innenfor garantiperioden vil vi tilby gratis reparasjons- eller erstatningstjenester for kvalitetsproblemer forårsaket av ikke-menneskelig forårsaket skade.

Q4: Kan prøver leveres? Q4: Hva er prøveleveringstiden?

A4: Gratis prøver er tilgjengelig, med 3 prøver per modell. Prøveleveringstid er 3-5 virkedager. For tilpassede prøver vil leveringstiden bli forlenget avhengig av kompleksiteten til tilpasningen.

Q5: Hva er ordreleveringstiden? Støtter du massekjøp?

A5: Standard bestillingsleveringstid er 2-3 uker. Bulkordrer kan justeres i henhold til bestillingsmengde og produksjonsplan. Vi støtter bulkkjøp, som tilbyr mer konkurransedyktige priser. Ta kontakt med vårt salgsteam for detaljer.

Q6: Oppfyller produktet miljøvernkrav?

A6: Ja, vår M12 vanntette elektriske kabelkontakt bruker RoHS-kompatible miljøvennlige råvarer. Produksjonsprosessen følger miljøkravene, og produktet er giftfritt og ufarlig, og overholder miljøforskrifter i mange land og regioner over hele verden.
