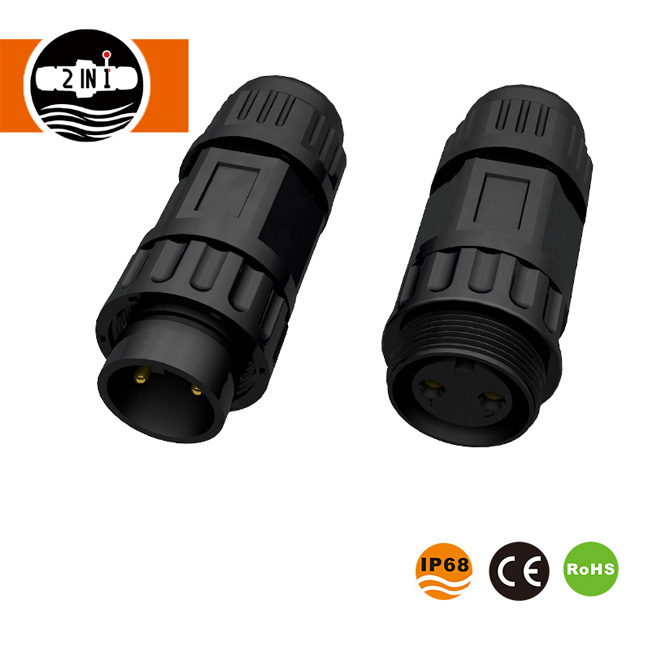

Multipin vanntett loddetrådskontakt

Multi Pin Waterproof Solder Wire Connector er en kontakt designet av HuaYi-FaDa Technology for utendørs, fuktige og tøffe miljøer. Dens kjernefunksjon er å oppnå en vanntett forbindelse mellom ledninger og samtidig sikre stabil signal- og kraftoverføring. Dette produktet bruker en loddet tilkoblingsmetode, noe som gjør det enkelt å koble til og fra etter montering. Frakobling er like enkelt som å skru av hoveddelen, noe som gjør det enkelt og effektivt å bruke.

Parameter

Produktstruktur og kjernekomponenter

Multi Pin Waterproof Solder Wire Connectors vanntette ytelse stammer fra dens multi-komponent samarbeidsdesign. Disse komponentene fungerer sammen for å danne et omfattende tetningsbeskyttelsessystem. Viktige kjernekomponenter inkluderer:

• O-ringer: Laget av aldringsbestandig og høy-/lavtemperaturbestandig silikon, innebygd i koblingsgrensesnittet, som effektivt forhindrer fuktighet i å komme inn gjennom paringsspaltene, forbedrer kjernetetningsytelsen, tilpasser seg langvarig bruk i ulike miljøer, og mister ikke lett forstrammingskraft på grunn av termisk ekspansjon og sammentrekning.

• Vanntett tetningsmiddel: Fyller kritiske hull inne i kontakten, forsterker forseglingseffekten ytterligere, forhindrer fuktighet, støv og andre urenheter i å komme inn i de interne kretsene, unngår dårlig kontakt eller kortslutning, og sikrer stabiliteten til den elektriske forbindelsen.

• Fleksible endeforseglinger: Designet spesielt for kabler etter lodding, de pakker tett rundt kabeloverflaten, strammer tetningen, tilpasser seg kabler med forskjellige diametre, hindrer fuktighet i å trenge inn i kabel-koblingsskjøten, og har også en viss grad av bøye- og strekkstyrke.

• Metall-/teknisk plasthus: Konstruert av materialer med høy styrke, har den utmerket mekanisk styrke, korrosjonsmotstand og slagfasthet, og beskytter interne kontakter og kretser. Den er egnet for komplekse miljøer som utendørs og industrielle omgivelser, og gir også ekstra forsegling.

• Loddetrådskontakter: Laget av høykvalitets kobberlegering, presisjonsmaskinert og overflatebehandlet, disse kontaktene viser lav kontaktmotstand, utmerket ledningsevne og sterke loddeforbindelser, som effektivt sikrer stabil kraft og signaloverføring og motstår oksidasjon over langvarig bruk.

Produktdetaljer for Multi Pin vanntett loddetrådskontakt

Forbindelse:

Produktkvalifisering av flerpinners vanntett loddetrådskontakt

Denne multipinne vanntette loddetrådskontakten har bestått CE, RoHS, CQC-sertifikat. Den er med IP68 vanntett nivå.

Tekniske fordeler

I. Fordeler med tetningsteknologi

Vår multi-Pin vanntette loddetrådskobling bruker en flerlags tetningsstruktur, som kombinerer O-ringer, vanntett tetningsmasse og fleksible endeforseglinger for å oppnå IP67 og IP68 vanntetthet. IP68-klassifiseringen tillater nedsenking i 1 meter vann i over 30 minutter uten lekkasje, noe som gir fullstendig støv- og vannbestandighet. Den tåler utendørs regn, fuktige miljøer og industriell oljeforurensning, og beskytter effektivt koblingspunktene mot ytre miljøkorrosjon.

II. Fordeler med elektrisk ytelse

Kontaktene er laget av høykvalitets kobberlegering, presisjonsmaskinert og overflatebehandlet, noe som resulterer i lav og stabil kontaktmotstand og utmerket ledningsevne. Dette reduserer effektivt signaldemping og effekttap, og sikrer stabil kraft og signaloverføring. Produktet har utmerket isolasjonsytelse, med en isolasjonsimpedans ≥20 megohm og en tålespenning på DC250V/50 millisekunder, som effektivt forhindrer kortslutninger, lekkasje og andre sikkerhetsfarer, og tilpasser seg ulike spennings- og strømapplikasjonsscenarier.

III. Strukturelle designfordeler

Den flerpinnede vanntette loddetrådskontakten har en brukervennlig strukturell design, som letter enkel ledningsbinding og høy monteringseffektivitet. Den tillater jevn innsetting og fjerning, noe som muliggjør rask plug-and-play etter montering. Frakobling er så enkelt som å skru av hoveddelen, og krever ingen kompliserte verktøy. Produktet har en polarisert design med en nøkkelstruktur for effektivt å forhindre feilinnsetting og sikre korrekt installasjon. Den robuste skallstrukturen gir utmerket slag- og strekkstyrke, egnet for langvarig bruk.

IV. Materielle fordeler

Skallet er laget av høystyrke ingeniørplast eller metall, med utmerket korrosjonsmotstand, høy og lav temperaturbestandighet og mekanisk styrke. Den tåler et bredt temperaturområde fra -40 ℃ til +85 ℃ og er ikke utsatt for aldring eller deformasjon. Pakningene er laget av aldringsbestandig og kjemisk motstandsdyktig silikon eller fluorgummi, noe som sikrer langvarig holdbarhet og forlenger produktets levetid. Kontaktmaterialene gjennomgår strenge valg, og viser oksidasjons- og slitestyrke for å sikre tilkoblingsstabilitet og holdbarhet.

1. Hvilken spesifikk vanntett vurdering oppfyller Multi Pin Waterproof Solder Wire Connector?

A: Produktets standard vanntetthet er IP67, og vi kan tilpasse det til IP68 på forespørsel. IP67 gir fullstendig støvtett beskyttelse, uten lekkasje etter nedsenking i 1 meter vann i 30 minutter. IP68 gir mulighet for langvarig nedsenking under vann (spesifikk dybde kan tilpasses), forhindrer vanninntrengning fullstendig og oppfyller IEC 60529-standardene.

2. Hvilke pinnespesifikasjoner støtter produktet? Kan spesielle pinner tilpasses?

A: Standard pinnespesifikasjoner inkluderer 2-pinners, 3-pinners, 4-pinners, 8-pinners og 12-pinners, samt strøm- og signalkombinasjonspinner (2+3 pinner, 2+4 pinner). Vi støtter tilpassede spesielle pin-spesifikasjoner, som kan designes og produseres av vårt FoU-team i henhold til spesifikke kundebehov for å møte personlige applikasjonsscenarier.

3. Kan kabellengden og ledningsdiameteren til kabelversjonen med ledninger tilpasses?

A: Ja, de kan tilpasses. Kabellengden, diameteren og materialet til den kablede versjonen kan justeres i henhold til kundens behov. Vi vil anbefale passende kabelspesifikasjoner basert på kundens applikasjonsscenario for å sikre pålitelige og anvendelige tilkoblinger.

4. Hva er produktets levetid? Hva er garantiperioden?

A: Ved normal bruk har produktet en levetid på ≥500 sykluser, med en total levetid på over 5 år. Vi gir 3 års kvalitetsgaranti. I løpet av garantiperioden vil skader forårsaket av produktkvalitetsproblemer bli reparert eller erstattet gratis.

5. Hvordan søke om gratis prøver? Hvor lang tid tar prøvelevering?

A: Kunder kan søke om gratis prøver ved å kontakte kundeservice. Opptil 3 prøver kan bes om for hver modell. Prøveleveringstid er 3-5 virkedager. Vi vil arrangere produksjon og forsendelse så snart som mulig for å sikre at kundene kan teste produktets ytelse umiddelbart.

6. Hva er ordreleveringssyklusen? Støtter du OEM/ODM-tilpasning?

A: Standard leveringssyklus for ordre er 2-3 uker. Større bestillinger kan justeres i henhold til produksjonsplaner. Vi støtter OEM/ODM-tilpasningstjenester, og kan tilpasse eksklusive Multi-Pin Waterproof Solder Wire Connector-produkter i henhold til kundemerke, spesifikasjoner og designkrav.

7. Hva er produktets driftstemperaturområde? Tåler den ekstreme miljøer?

A: Produktets normale driftstemperaturområde er -40℃ til +85℃. Den har utmerket høy- og lavtemperaturmotstand og kan tilpasse seg utendørs kulde, høye temperaturer og industrielle høytemperaturmiljøer. Den har også oljebestandighet, kjemisk korrosjonsbestandighet og UV-motstand, noe som muliggjør stabil drift i komplekse og ekstreme miljøer.
