Hva er de forskjellige vanntette vurderingene for koblinger? Hva er de tilsvarende vanntetthetskravene?

I bransjer som industri, bilindustri, forbrukerelektronikk og utendørsutstyr,vanntette kontakterer nøkkelkomponenter som sikrer stabil drift av utstyr i fuktige, støvete eller undervannsmiljøer.

De vanntette klassifiseringsstandardene for koblinger er primært basert på IEC 60529 IP (Ingress Protection)-standarden etablert av International Electrotechnical Commission (IEC) og IP-klassifiseringsstandardene i ISO 20653. Kinesiske innenlandske standarder refererer til standarden etablert av QC/T 413.

Ulike standarder reflekterer ulike applikasjonskrav og egenskaper, og hver standard oppdateres og forbedres kontinuerlig etter hvert som applikasjonene utvikler seg.

Vanlige IP-standarder er forklart nedenfor:

Betydningen av IP-beskyttelsesvurdering

Første tall (støvtett vurdering): varierer fra 0 til 6, som indikerer evnen til å beskytte mot inntrenging av faste fremmedlegemer. Jo høyere tall, jo sterkere beskyttelse. For eksempel gir vurdering 0 ingen beskyttelse, mens vurdering 6 forhindrer støvinntrenging fullstendig.

Andre tall (vanntett vurdering): varierer fra 0 til 8, som indikerer evnen til å beskytte mot inntrenging av flytende vann. Jo høyere tall, jo bedre vanntett ytelse.

Støvtett vurdering (første siffer)

Støvtetthet varierer fra 0 til 6, som representerer utstyrets evne til å beskytte mot støv:

IP0X: Ingen beskyttelse, fullstendig ingen støvtett evne.

IP1X: Beskytter mot inntrengning av faste gjenstander som er større enn 50 mm i diameter.

IP2X: Beskytter mot inntrengning av faste gjenstander som er større enn 12,5 mm i diameter.

IP3X: Beskytter mot inntrengning av faste gjenstander som er større enn 2,5 mm i diameter.

IP4X: Beskytter mot inntrengning av faste gjenstander som er større enn 1 mm i diameter.

IP5X: Beskytter mot støvinntrengning, men ikke fullstendig; en liten mengde støv kan tolereres inne i utstyret.

 IP6X: Beskytter fullstendig mot støvinntrenging; innsiden av utstyret er støvfritt.

Spesifikk vanntett vurdering (andre siffer) og krav

• IPX1: Ingen effekt fra vertikalt dryppende vann; kan plasseres på et skjermet sted ved lett regn.

• IPX2: Upåvirket av dryppende vann med 15° tilt, litt strengere enn IPX1, egnet for utstyr plassert i vinkel.

• IPX3: Motstandsdyktig mot vannsprut fra vinkler opp til 60°.

• IPX4: Motstandsdyktig mot vannsprut fra alle retninger.

• IPX5: Motstandsdyktig mot jetspray, tåler sterk jetspray fra alle retninger.

• IPX6: Motstandsdyktig mot sterk jetspray, tåler sterk vannstrøm fra alle retninger.

• IPX7: Motstandsdyktig mot nedsenking, kan senkes ned i vann på en viss dybde og i en viss tidsperiode, for eksempel innen 1 meter og i ikke mer enn 30 minutter.

• IPX8: Motstandsdyktig mot kontinuerlig nedsenking, kan kontinuerlig nedsenkes i vann på en viss dybde og i en viss tidsperiode, for eksempel koblinger som brukes i dyphavsutforskningsutstyr.

Det er en spesielt definert vurdering: IPX9K.

Tidligere var IPX4K, IPX6K og IPX9K eksklusive for bilindustrien, men senere utvidet applikasjonen seg til andre bransjer.

I ISO 16750-, DIN 40050- og ISO 20653-seriene er IPX9K den strengeste vanntette vurderingen. Dette inkluderer IPX9K-testen i den innenlandske bilindustristandarden QC/T417.1-2001, "Testmetoder og generelle ytelseskrav for ledningsnettforbindelser for biler."

Med påfølgende oppdateringer av standarder og tillegg av nye applikasjonsområder, har applikasjonsfeltene til IPX9K fortsatt å utvide seg.

• IPX9K: Høyeste vanntetthet, som kan rengjøres under høye temperaturer og høytrykksforhold, egnet for matforedlingsutstyr, landbruksmaskiner, høytrykkspyler og annet utstyr.

Anbefaling om merkevarestyrke: Hvorfor velge HuaYi-FaDa-teknologi

HuaYi-FaDa-teknologier et profesjonelt innenlandsk foretak som spesialiserer seg på FoU, produksjon og salg av vanntette koblinger, som har mange års produksjonserfaring, et komplett produksjonssystem og modne kvalitetskontrollprosesser.

Vi fokuserer på design og produksjon avvanntett tilkoblingløsninger, med produkter som dekker flere serier, inkludert signalkontakter, strømkontakter og nettverkskontakter, mye brukt i industriell automasjon, utendørsbelysning, ny energi, kommunikasjonsutstyr, sceneutstyr og overvåkingssystemer. Våre kjernefordeler:

Profesjonell fabrikkstyrke: Vi har våre egne verksteder for produksjon av støpeformer, sprøytestøping, trådproduksjon og montering, og gir en one-stop service fra design til levering, og sikrer stabil og kontrollerbar kvalitet og leveringstid.

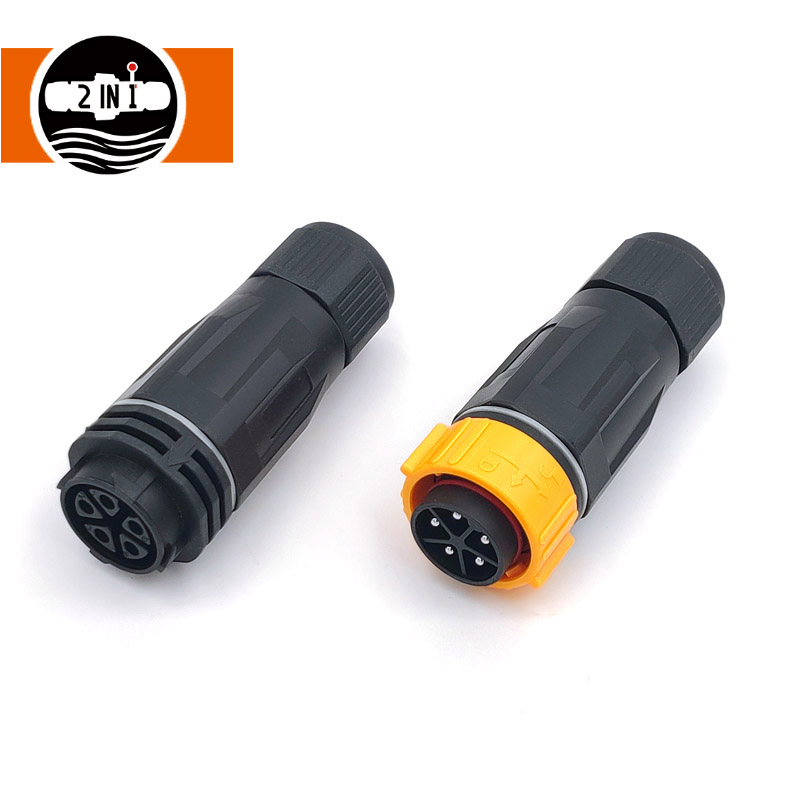

Fullt utvalg av vanntette produkter: Vi tilbyr M8 miniatyrkontakter, 40A høystrømsstrømkontakter, RJ45 vanntette nettverkskontakter, skruelåsende vanntette kontakter, etc., som tilfredsstiller tilkoblingsbehovene til ulike enheter.

Stabil og pålitelig produktytelse: Ved å bruke høyspesifisert ingeniørplast, kobberlegeringskontakter og silikonforseglingsstrukturer, oppnår produktene våre en IP67/IP68 beskyttelsesklassifisering, noe som muliggjør langvarig bruk i fuktige, støvete og høye/lave temperaturmiljøer.

Omfattende sertifiseringer og kvalitetskontroll: Våre produkter er CE, RoHS og andre sertifiseringer. Hvert produkt gjennomgår flere runder med testing før det forlater fabrikken for å sikre stabile tilkoblinger og sikker bruk.

Fleksibel tilpasning og rask service: Vi støtter tilpasningskrav for ledningslengde, kontakter, antall kjerner og installasjonsmetoder. Vi tilbyr prøvetesting, teknisk støtte, rask levering og ettersalgsservice.
