Innenfor felt som utendørsutstyr, industriell automasjon, marineteknikk og nye energikjøretøyer, bestemmer påliteligheten til elektriske tilkoblinger ofte levetiden til hele systemet.Vanntette sirkulære kontakterer designet for å løse tilkoblingsutfordringer i tøffe miljøer som involverer fuktighet, støv og vibrasjoner. De er mer enn bare "plugger" – de er omfattende tekniske løsninger som integrerer forsegling, låsing og signaloverføring.

Hvorfor velge rundskriv?

I ingeniørapplikasjoner stammer fordelene med sirkulære koblinger fra den naturlige rasjonaliteten til deres geometriske struktur.

• Høy plassutnyttelse: Det sirkulære tverrsnittet gir maksimalt antall kontakter innenfor det minste fotavtrykket, noe som muliggjør pinkonfigurasjoner med høy tetthet.

• Enkel tetningsimplementering: Den sirkulære profilen, kombinert med O-ringer eller pakninger, skaper jevnt radialtrykk, noe som sikrer pålitelig tetningsytelse.

• Overlegen mekanisk styrke: Sirkulære hus fordeler stress jevnt, og gir bedre slag- og vibrasjonsmotstand enn rektangulære koblinger. Gjengede og bajonettlåsemekanismer gir mer robust sammenkoblingssikkerhet.

I motsetning til dette er standard ikke-vanntette kontakter vanligvis kun egnet for tørre innendørsmiljøer. Uten tetningsstrukturer er de utsatt for svikt på grunn av vanninntrengning eller UV-nedbrytning når de eksponeres utendørs.

Forstå IP-vurderinger: Det første trinnet i valg

«Vanntett» er et generelt konsept som må kvantifiseres ved hjelp av IP-klassifiseringer (Ingress Protection) i ingeniørpraksis. I henhold til IEC 60529-standarden representerer det første sifferet etter IP støvbeskyttelse, og det andre sifferet representerer vannbeskyttelse.

Viktig merknad: IP-klassifiseringen til en kobling refererer vanligvis til dens beskyttelsesevne i sammenkoblet tilstand. Hvis utstyrsporten er utsatt i lengre perioder, må en beskyttelseshette installeres; ellers er beskyttelsen kompromittert.

Materialer og struktur bestemmer levetid

Utover IP-klassifiseringer, påvirker materialvalg direkte kontaktens levetid i spesifikke miljøer.

• Husmaterialer: For langvarig utendørs bruk anbefales termoplastiske materialer (som polykarbonat og PBT) – de er lette, korrosjonsbestandige og har UV-motstand (UL F1-sertifisert). Metallhus (aluminiumslegering, rustfritt stål) er egnet der høyere mekanisk styrke eller EMI-skjerming er nødvendig, med rustfritt stål som det foretrukne valget for marine saltspraymiljøer.

• Låsemekanismer:

• Gjenget låsing: Mest pålitelig, utmerket vibrasjonsmotstand, egnet for tung industri.

• Bajonett/Push-Pull-låsing: Muliggjør rask innsetting og uttrekking med tydelig hørbar "klikk"-tilbakemelding, noe som sparer betydelig installasjonstid, spesielt ideell for operasjoner over hodet eller begrenset plass.

• Kontakter: For å sikre signalstabilitet er kontaktene vanligvis laget av kobberlegering med gullbelegg for å motstå oksidasjon og korrosjon.

Praktiske vurderinger ved installasjon og vedlikehold

Ved faktisk installasjon og vedlikehold bestemmer følgende punkter direkte om kontaktens beskyttelsesytelse er fullt realisert:

1. Unngå kabelbelastning: Trekk aldri i kabelen for å koble eller koble fra kontakten. Kabelstrekk kan skade den bakre tetningsstrukturen og forårsake IP-klassifiseringsfeil. Sørg for tilstrekkelig strekkavlastning for kabelen under installasjonen.

2. Stram kun for hånd: Bortsett fra spesielle verktøyporter, bør alle låseoperasjoner utføres for hånd. Overstramming med skiftenøkler eller verktøy kan skade gjenger eller huset.

3. Regelmessig inspeksjon: Sjekk med jevne mellomrom om tetningsringene er eldet eller sprukket, og om kontaktene er korroderte eller kontaminerte. For porter som ikke brukes over lengre perioder, forsegle dem med beskyttelseshetter.

Vanlige merker og serier på markedet

Avhengig av ulike brukskrav, er en rekke modne serieprodukter allerede tilgjengelig på markedet:

Amphenol: X-Lok-serien støtter rask push-pull-låsing, og M12 S-Code-serien oppfyller IEC 61076-2-111-standarden, og tilbyr IP67/IP68/IP69K beskyttelsesgrader, egnet for industriell automasjon og jernbanetransport.

Omron: XS5-serien (M12 SmartClick) har en innovativ intern låsestruktur som forhindrer at rusk setter seg fast, støtter 1/8-omdreinings hurtiglåsing, og er mye brukt i fabrikkautomatiseringsscenarier som bilindustri, mat og drikke.

Bulgin: Dens 400-serie gir IP68/IP69K-beskyttelse, dekker strøm, data og RF-tilkoblinger, egnet for tøffe miljøer som marine og matforedling.

Souriau - Eaton: UTS-serien har et plasthus med 1/3-omdreinings bajonettlåsing, med noen modeller som opprettholder IP68-klassifiseringen selv i usammenkoblet tilstand, og støtter blandet kraft- og signalkonfigurasjoner.

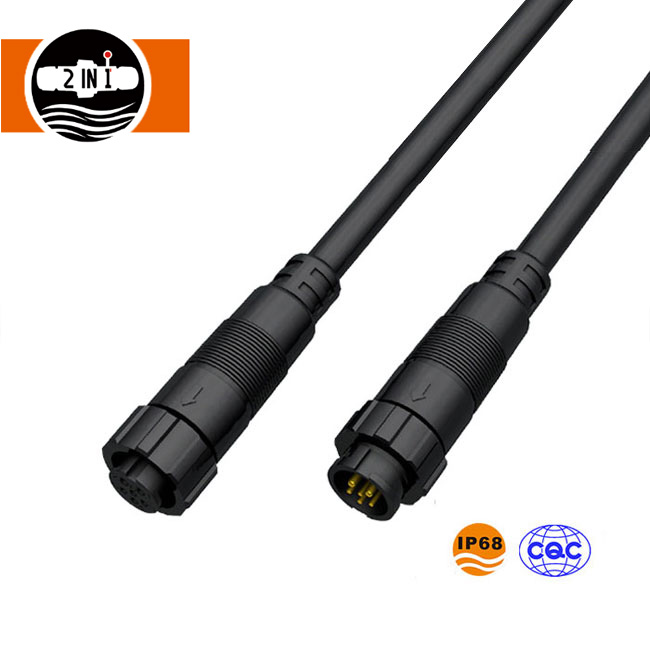

HuaYi-FaDa: M26-serien tilbyr både overstøpte og avtakbare versjoner, som støtter IP68 beskyttelsesgrad, med flammehemmende, antioksidasjons- og korrosjonsbestandige egenskaper, egnet for LED-belysning, sceneutstyr, smart grid, solenergi og automasjonsutstyr, med tilpassede tjenester tilgjengelig inkludert kabellengde og husfargealternativer.

Alle tredjeparts merkenavn og produktmodeller nevnt i denne artikkelen er eiendommen til deres respektive eiere og er kun gitt for referanseformål.HuaYi-FaDa-teknologier en uavhengig produsent og har ingen tilknytning til de nevnte merkene med mindre annet er uttrykkelig angitt.
